涂層測厚儀可選附件-探頭

產品名稱：涂層測厚儀可選附件-探頭
品牌名稱：時代
售前咨詢： 400-860-1787

產品優勢：

• 全國博士后流動站

• 國內外市場占有率高

企業優勢：

• 通過ISO-9000標準認證

• 國內先進的儀器制造企業

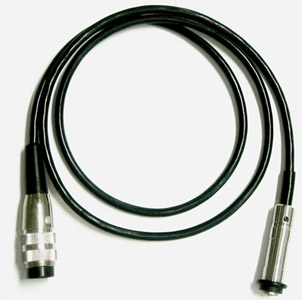

F1探頭

F1探頭是涂層測厚儀磁性法測量的通用標準探頭，測量范圍0-1250um，基本覆蓋大部分涂層厚度范圍，也是TT270涂層測厚儀的標配探頭。

測頭型號		F1
工作原理		磁感應
測量范圍		0-1250
低限分辨力		0.1
示值誤差	一點校準(um)	±[3%H+1]
	兩點校準(um)	±[(1～3)%H+1]
測量條件	最小曲率半徑	凸1.5
	基體最小面積的直徑	ф7
	最小臨界厚度	0.5
探頭尺寸		ф12X47

N1探頭

N1探頭是渦流法涂層測厚儀測量的通用標準探頭，測量范圍0-1250um，基本覆蓋大部分涂層厚度范圍，也是TT270覆層測厚儀的標配探頭。

測頭型號		N1
工作原理		電渦流
測量范圍		0-1250(銅上鍍鉻0-40um)
低限分辨力		0.1
示值誤差	一點校準(um)	±[3%H+1.5]
	兩點校準(um)	±[(1～3)%H+1.5]
測量條件	最小曲率半徑	3
	基體最小面積的直徑	ф5
	最小臨界厚度	0.3
探頭尺寸		ф15X73

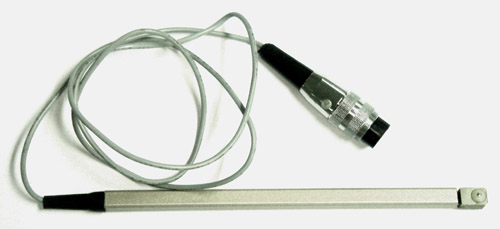

F1/90探頭

TT270覆層測厚儀選配F1/90探頭，主要用于管材內壁的涂層厚度測量。它細長的身形可以輕松的深入其它探頭無法到達的細管中。夾層和細縫中的涂層厚度測量也是它的拿手好戲。

測頭型號		F1/90
工作原理		磁感應
測量范圍		0-1250
低限分辨力		0.1
示值誤差	一點校準(um)	±[3%H+1]
	兩點校準(um)	±[(1～3)%H+1]
測量條件	最小曲率半徑	平直
	基體最小面積的直徑	ф7
	最小臨界厚度	0.5
探頭尺寸		7.5X11X200

F10探頭

TT270涂鍍層測厚儀選配F10探頭，測量范圍由標配的0-1250um擴展至0-10000um，主要用于大厚度的涂層測量。選配F10探頭還應增配2000um、4000um、8000um的標準校準片，用于校準儀器。

測頭型號		F10
工作原理		磁感應
測量范圍		0-10000
低限分辨力		10
示值誤差	一點校準(um)	±[3%H+10]
	兩點校準(um)	±[(1～3)%H+10]
測量條件	最小曲率半徑	10
	基體最小面積的直徑	ф40
	最小臨界厚度	2
探頭尺寸		ф27X47

F400探頭

TT270涂鍍層測厚儀選配F400探頭，主要用于較薄厚度的涂層測量，可獲得更精確的測量結果和更高的重復性，另外在管材基體直徑較小或者被測區域接觸面積較小時，F(xiàn)400探頭也是最佳的選擇。

測頭型號		F400
工作原理		磁感應
測量范圍		0-400
低限分辨力		0.1
示值誤差	一點校準(um)	±[3%H+1]
	兩點校準(um)	±[(1～3)%H+0.7]
測量條件	最小曲率半徑	凸 1
	基體最小面積的直徑	ф3
	最小臨界厚度	0.2
探頭尺寸		ф12X55

CN02探頭

TT270漆膜測厚儀選配CN02探頭，主要用于測量線路板上的銅箔厚度，檢測范圍在10- 200um之間。

測頭型號		CN02
工作原理		電渦流
測量范圍		10-200
低限分辨力		1
示值誤差	一點校準(um)	±[3%H+1]
	兩點校準(um)	-
測量條件	最小曲率半徑	平直
	基體最小面積的直徑	ф7
	最小臨界厚度	無限制
探頭尺寸		ф16X67
