TIME544X系列智能邵氏硬度計

產品名稱： TIME544X系列智能邵氏硬度計

上架時間：2022.10

品牌名稱：時代

全國電話： 400-860-1787

1 新品簡介

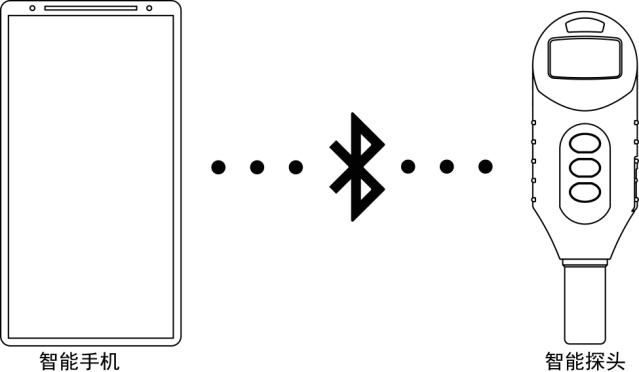

TIME544X系列產品是可接入時代“凌云”系統的智能邵氏硬度計，產品由1臺智能手機+1支智能邵氏探頭組成，兩者之間通過藍牙無線通信，是由傳統的便攜式單體儀器向時代智能測量系統邁進的又一力作。

智能手機端憑借其自身軟件、硬件、網絡優勢實現更強大的邵氏硬度計的功能，并能作為智能測量終端節點，接入時代“凌云”系統。

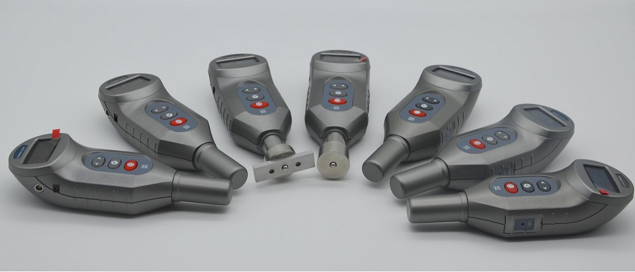

系列智能探頭是在TIME543X系列邵氏硬度計的基礎上升級而成，能快速準確地測量塑料﹑橡膠﹑合成橡膠﹑打印膠輥、鞋用微孔材料等的硬度。產品依據邵氏硬度測量原理及邵氏硬度定義，結合先進的微電子技術，集測量裝置和數據處理于一體，具有測值準確、操作簡單、體積小、重量輕，攜帶方便等優點，在化工和橡膠行業有著廣泛的應用。

本系列儀器包含5種硬度標尺，同TIME543X系列產品一一對應。產品型號及適用范圍如下：

產品型號	硬度標尺	適用范圍
TIME5440 邵氏A型硬度計	A	適用于普通硬度范圍。常用來測定塑料、軟橡膠、打印機滾軸和其它彈性材料的硬度。
TIME5441 邵氏D型硬度計	D	適用于高硬度范圍。主要用來測定硬塑料和硬橡膠的硬度。
TIME5442 邵氏AO型硬度計	AO	適用于低硬度橡膠和海綿。主要用來測定低硬度橡膠和海綿等軟性材料的硬度。
TIME5442C 微孔材料硬度計	Asker-c	適用于鞋用微孔材料。主要用來測定壓縮率為50%時，應力達到0.049Mpa以上的鞋用微孔材料的硬度。
TIME5443 邵氏AM型硬度計	AM	適用于普通硬度范圍的薄樣品。主要用來測定普通硬度范圍的硫化橡膠等的薄樣件（樣件厚度小于6mm）的硬度。

本系列儀器的選擇原則：

——D標尺低于20時，選用A標尺；

——A標尺低于20時，選用AO標尺；

——A標尺高于90時，選用D標尺；

——薄樣件（樣品厚度小于6mm）選用AM標尺；

——化工行業中的鞋用微孔材料，選用“微孔材料硬度計”。

本系列儀器符合以下標準：

GB/T 2411-2008/ISO 868:2003中華人民共和國國家標準塑料和硬橡膠使用硬度計測定壓痕硬度（邵氏硬度）

HG/T 2489-2007 中華人民共和國化工行業標準鞋用微孔材料硬度試驗方法

HG 2368-92 中華人民共和國華工行業標準邵爾A型橡膠袖珍硬度計技術條件

JJG 304-2003 中華人民共和國國家計量檢定規程 A型邵氏硬度計

JJG 1039-2008 中華人民共和國國家計量檢定規程 D型邵氏硬度計

JJF 1312-2001 中華人民共和國國家計量技術規范 AO型邵氏硬度計校準規范

2 工作原理

將一定形狀的鋼制壓針﹐在規定的試驗力作用下﹐壓入試樣表面﹐當壓足表面與試樣表面緊密貼合時﹐壓針端面相對壓足平面有一定的伸出長度L﹐長度L越大﹐表示邵氏硬度越低﹐反之越高，測量示意圖見下圖。

邵氏硬度（不含AM型）計算公式如下：

H = 100 -

式中：

H ——邵氏硬度值，包括HA、HD、HAO、Hc；

L —— 壓針端面伸出壓足平面的長度，單位：mm。

AM型邵氏硬度計算公式如下：

H AM = 100 -

式中：

HAM —— 邵氏AM硬度值；

L —— 壓針端面伸出壓足平面的長度，單位：mm。

3產品特點

» 產品由1臺智能手機+1支智能探頭組成，兩者通過藍牙進行無線通信。

» 產品可連接到工業智能檢測物聯網平臺——時代“凌云”系統，實現強大的產品功能。

» 本產品系列包含多種硬度標尺，應用范圍廣，可根據需要靈活選擇。

» APP六大功能模塊助力用戶質量管理及售后服務：

1) 測量管理：即測、即存；實時顯示、語音播報測量數據；列表、圖形多角度分析測量數據。隨時隨地實時分享當前數據。

2) 數據管理：歷史數據溯源。可以查詢歷史數據；圖形、視頻、文本、測量數據多維度創建工單、生成報表等。

3) 客戶服務：售后提單、一鍵呼叫，服務就在您身邊。

4) 設備管理：對使用設備進行管理。

5) 用戶管理：用戶資料維護及用戶權限獲取。

6) 系統設置：輔助測量設置、軟件升級等功能。

» 測量數據顯示靈活，可選擇在手機端或探頭端顯示，兩種模式可一鍵快速切換。

» 智能探頭的位移傳感器內置，體積小，重量輕，操作簡單，攜帶方便。

» 智能探頭采用1.3英寸OLED顯示屏，128×64圖形點陣，信息顯示清晰。

» 智能探頭帶有電量顯示和欠壓警示，欠壓會自動關機。

» 智能探頭具有無操作自動關機功能，且自動關機時長可調，或者關閉該功能。

» 智能探頭的軟件可遠程升級。

» 智能手機端安裝有“時代智檢測”專用測量 APP （以下簡稱 APP ），接收智能探頭的測量值并實現邵氏硬度計的其它功能。

» 產品具有實時測量、峰值鎖存和定時鎖存共三種工作模式，滿足實際各種測量需求。

» 在數據鎖存模式下，可預設測值上、下限，超限有顯示提示，方便用戶批量檢測。

» 智能探頭可安裝在邵氏硬度測試臺上使用，測量更加穩定可靠。

4 技術參數

» 硬度標尺：A、D、AO、Asker-c、 AM。

» 測量范圍：0～100H。

» 測量誤差：≤±1H（20～90H范圍內）。

» 分辨力：0.1H。

智能探頭：

» 工作電壓：3.7V。

» 充電電源：6V/500mA。

智能探頭尺寸及重量

產品型號	外形尺寸（mm）	重量(g)
TIME5440	173 × 56× 42	200
TIME5441	173 × 56× 42	200
TIME5442	173 × 56× 42	200
TIME5442C	168 × 56× 42	2 51
TIME5443	173 × 56× 4 1	200

5品種規格

5.1基本配置

» 智能探頭1支；

» 中值量塊1個；

» 高硬度墊片1個；

» 充電器1個；

» 邵氏硬度測試臺（僅TIME5443邵氏AM型）。

5.2選擇配置

除基本配置外，用戶還可根據實際需要，選擇配置：

» 智能手機1臺；

» SIM卡1張；

» 邵氏硬度測試臺（不含TIME5443邵氏AM型）。

5.3邵氏硬度測試臺

測試臺型號	適用的產品型號
TIMEA521	TIME5440 邵氏A型硬度計
	TIME5442 邵氏AO型硬度計
	TIME5442C 微孔材料硬度計
TIMEA522	TIME5441 邵氏D型硬度計
TIMEA523	TIME5443 邵氏AM型硬度計
