時代TIME3226智能粗糙度儀
產品名稱：時代 TIME3226智能粗糙度儀
售前咨詢： 400-860-1787
產品優勢：
• 全國博士后流動站
• 國內先進的儀器制造企業
1
新品簡介
TIME3226 表面粗糙度儀是一種智能化的觸針式表面粗糙測量設備，與智能手機 APP 結合使用，適用于生產車間、實驗室、計量室等環境?？蓽y(cè)量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在智能手機上清晰地顯示出測量參數和輪廓圖形。
TIME3226
表面粗糙度儀符合下列標準：
GB/T 3505-2009
產品幾何技術規范（
GPS
）表面結構 輪廓法 術語、定義及表面結構參數
GB/T 6062-2009
產品幾何技術規范（
GPS
）表面結構 輪廓法 接觸（觸針）式儀器的標稱特性
GB/T 18618-2009/ISO 12085:1996 產品幾何技術規范（ GPS ）表面結構 輪廓法 圖形參數。
基本原理：
產品組成：
產品由
1
臺智能手機
+1
臺驅動器
+1
支傳感器組成，前兩者通過藍牙進行無線通信；
智能手機端憑借其自身軟件、硬件、網絡優勢通過“時代智檢測 APP ”實現強大的粗糙度儀主機的功能，并能作為智能測量終端節點，接入到物聯網平臺 -- 時代“凌云”系統，實現強大的產品功能。

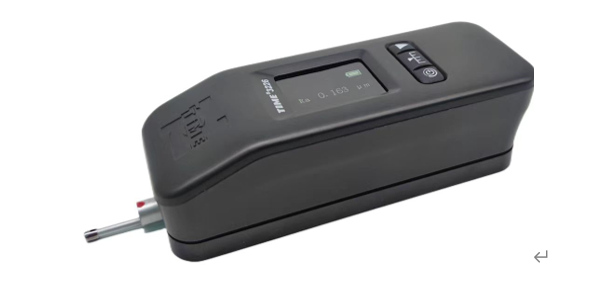

TIME3226
為驅動器設計了新的外觀
：
2
工作原理
測量工件表面粗糙度時，將傳感器放在工件被測表面上，由驅動器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在傳感器輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大之后進入數據采集系統，再對采集的數據進行數字濾波和參數計算，將測量結果顯示在手機
APP
上，也可在驅動器顯示屏上顯示選定的
Ra
或
Rz
值。
3
產品特點
»
產品由
1
臺智能手機
+1
臺驅動器
+1
支傳感器組成，前兩者通過藍牙進行無線通信；
»
產品可連接到工業智能檢測物聯網平臺——時代“凌云”系統，實現強大的產品功能；
»
驅動器測得表面粗糙度數據，可實時無線傳輸?shù)街悄苁謾C(jī)端；
»
智能手機端安裝有“時代智檢測”專用測量
APP
（以下簡稱
APP
），接收驅動器的測量值并實現粗糙度儀的各種功能；
»
驅動器的軟件可遠程升級；
»
電量指示：智能手機圖標顯示，驅動器圖標顯示；
»
超限報警：可預先設置參數值上、下限，超出范圍自動報警；
»
文字選擇：簡體中文、英文可切換；
»
GAUSS
、
2RC
濾波方式；
»
兼容
ISO1997
、
JIS2001
、
ANSI
標準；
»
手機
APP
界面，可顯示全部參數及圖形 ；
»
存儲：手機端、云端實現海量存儲；
»
測量結果：測量記錄可添加圖片、視頻、定位等多類型的附加信息；
»
數據處理：可實現豐富的后期數據處理，如云端存儲、定制工單、數據實時共享、生成報表等；
»
APP
具有語音播報功能 ；
»
自動關機：具有自動關機功能，且自動關機時長可調或者關閉該功能。
4 技術參數
1
、主要技術參數：
|
項目
|
描述
|
|
標準
|
ISO1997
、
JIS2001
、
ANSI
|
|
輪廓
|
P
、
R
|
|
測量參數
|
見
2
|
|
濾波
|
Gauss, 2RC
|
|
取樣長度
l
|
0.08mm,0.25mm,0.8mm,2.5mm
|
|
評定長度
ln
|
(1-5)
l
|
|
測量范圍
|
400
μ
m
（±
200
μ
m
）
|
|
最高分辨率
|
0.001
μ
m
|
|
驅動行程
|
17.5mm
|
|
示值誤差
|
±
10%
|
|
示值重復性
|
6%
|
|
電源
|
內置鋰離子充電電池
/
外接電源適配器
|
2
、參數、標準、輪廓曲線的關系
|
標準
|
輪廓曲線
|
參數
|
|
ISO1997
|
R
|
Ra ， Rp ， Rv ， Rt ， Rq ， Rz ， Rsk, Rku, Rc ， RSm ， Rmr(c) ﹡ ， Rmr ﹡ ， R △ q ， R δ c ﹡ ， Rz1max ， Rk ， Rpk ， Rvk ， Mr1 ， Mr2 ， A1 ， A2 |
|
P
|
Pa
，
Pq
，
Pz
，
Pp
，
Pv
，
Psk
，
Pku
，
Pc
，
PSm
，
P
△
q
，
Pt
，
Pmr
﹡
，
Pmr(c)
﹡
, P
δ
c
﹡
，
Pz1max
|
|
|
JIS2001
|
R
|
Ra ， Rp ， Rv ， Rt ， Rq ， Rz ， Rsk, Rku, Rc ， RSm ， Rmr(c) ﹡ ， Rmr ﹡ ， R △ q ， R δ c ﹡ ， RzJIS ， Rk ， Rpk ， Rvk ， Mr1 ， Mr2 ， A1 ， A2 |
|
P
|
Pa
，
Pq
，
Pz
，
Pp
，
Pv
，
Psk
，
Pku
，
Pc
，
PSm
，
P
△
q
，
Pt
，
Pmr
﹡
，
Pmr(c)
﹡
, P
δ
c
﹡
，
PzJIS
|
|
|
ANSI
|
R
|
Ra
，
Rq
，
Rz
，
Rp
，
Rv
，
Rsk, Rku, RPc
﹡
, RSm, R
△
a
，
R
△
q
，
Htp
﹡
，
tp
﹡
，
Rt
，
Rmax
，
Rpm
|
帶﹡號的參數， 需要設置計算條件
5
基本配置
»
智能手機
1
臺
»
驅動器
1
個
»
傳感器
1
支
»
多刻線樣板
1
塊
»
試塊定位板
1
塊
»
電源適配器
1
個
»
使用說明書
1
本
»
SIM
卡
1
張
6
選購件
»
接長桿
»
TA620
測量平臺
