產品名稱： 在線全自動洛氏硬度試驗機TIME H1110C

上架時間：2024年

品牌名稱：時代

全國電話： 400-860-1787



產品優勢：

• 全國 博士后 流動站



• 國內外市場占有率高



企業優勢：

• 通過ISO-9000標準認證



• 國內先進的儀器制造企業

















1、產品概述：

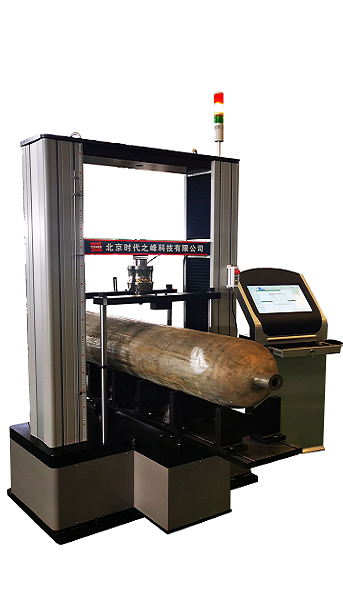

  在線全自動洛氏硬度試驗機TIME H1110C主要實現了鋁制氫能源氣瓶、鋼瓶、發動機缸蓋、石油鉆桿等試樣在生產現場進行直接洛氏硬度檢測。針對試樣產品尺寸、結構變化大、無法切割取樣的實際 需求, 公司采用先進的隨動閉環伺服加載、浮動高精度光柵測深技術、 成熟可靠的 電子 萬能試驗機技術 ， 創新研制 了極具 時代特色的 在線全自動洛氏硬度試驗機，快捷 、 可靠地解決了行業難題。





2 . 執行 標準 ：

洛氏硬度 硬度 試驗機在設計 、制造、檢驗、驗收 全過程嚴格遵循國家關于“洛氏 硬度試驗方法 ”、“ 特種設備生產和充裝單位許可規則 ” 、“氣瓶安全技術規程” 相關技術標準和安全規范 ，滿足氣瓶的在線硬度檢測，用于熱處理后的氣瓶瓶體進行洛氏硬度測試。

GB/T 230 、 ISO 6508 、 ASTM E18 最新 標準 ；

GB/T 5099 .1 -2017 鋼質無縫 氣瓶  第1部分 ：淬火后回火處理的抗拉強度小于 1100MPa的 鋼瓶 ；

GBT11640-2021 鋁合金 無縫氣瓶 ；







ISO9809-1 Gas cylinders-Refillable seamless steel gas cylinders–Design,construction and testing ；



TSG 07-2019 《特種設備生產和充裝單位許可規則》；

TSG 23-2021 《氣瓶安全技術監察規程》；

企標Q / ****-20** 《車用 氫氣瓶?jī)?nèi)膽碳纖維全纏繞氣瓶 》；

材料 ： 6061鋁合金 。經固溶+人工時效熱處理 。



3、產品結構：

本系統設計將以客戶需求為基礎，采用模塊化的設計思路，遵循可靠性、安全性、人性化、經濟性的設計準則，為客戶量身打造高可靠性的在線全自動鋁瓶硬度檢測系統。



產品結構分為：（1）主機框架部分、（2）硬度測量部分、（3）固定橫梁壓緊部分、（4）伺服升降部分、 （ 5 ） 鋁瓶聯組輔助系統（6） 雙 下位機控制器部分、（7） 全自動軟件及PLC通訊 接口 部分 。



4、產品功能：

(1)測量范圍寬。 可測30種洛氏硬度標尺。可搭載 擴展測深法布氏 模塊 、 全自動 布氏 測量 模塊、儀器化壓痕 法 測 定 拉伸性能 、 斷裂 性能 、斷后伸長率模塊 。



(2)聯網實現一鍵式操作。應用 軟件 基于 業內 成熟可靠的 通用 控制器 平臺 開發 ，通過 網口與 下位機 控制器 、PLC 實現 了數據 的 穩定 可靠 傳輸 與處理。 按 試驗方案 自動完成整個試驗過程，試驗結束后自動返回試驗初始位置。



(3)分權限管理。不同級別的操作者有不同的操作權限，可操作的菜單等內容也有所不同。普通操作者操作簡單、方便、快捷；管理人員的操作增加了專業操作內容，有效的保護了系統。



(4) 實時測量并顯示試驗力、位移、壓痕深度（變形）信號、 橫梁壓 緊 力 ；實現了Windows操作系統下的實時采集與控制；并實現了精確定時，高速采樣功能。



(5) 具備5種曲線切換功能。如：“試驗力-時間曲線” 、“試驗力-壓痕深度曲線” 、“試驗力-位移曲線” 、“壓痕深度-時間曲線” 、“位移-時間曲線”，各曲線類型之間可隨時切換。



5.產品 特點：

（1） 本產品 的創新 點之一：工件壓緊 采用固定 橫梁與測力傳感器融合 設計 ， 壓緊 力 可根據材料自定義 量程 范圍 。



（2）本產品 的創新 點之二： 采用30KN/mm高 剛性 電子 萬能試驗機 門式框架與硬度測量模塊組合 方式 。設計可靠 、制造 快速 、 維護便捷、 性?xún)r(jià)比 卓越。 是一 款 具有 工業 互聯網思維 落地的產品 。



（3） 本產品 的創新 點之三： 采用 成熟 可 靠的高精度硬度測量模塊 。 測深采用特殊 浮動 結構（分辨 率 達0.2微米；150mm/min高速 逼近， 浮動 裝置 感應壓痕深度 再 低速 加載 ，解決了 業內 測量效率低 和 測值 重復性差 的 問題 ）。測 力 采用特殊 隨動 閉環加載 系統 （力 值精度達 0.3 %~0.5% ）。

實現力 值與深度在 壓頭主軸上的絕對測量，而不是通過杠桿放大間接測量 。



（3） 本產品 的創新 點之四：采用 成熟 可靠的 雙 下位機控制器 。

控制器以主流的 32 位 ARM context內核芯片為核心處理器，運算處理能力強,運行速度快，性能穩定 。 采用低噪聲，低溫漂信號調理電路，配合24位Σ-Δ積分型模數轉換器，信號采集分辨率高，速度快且穩定性強，最高可達18位無噪聲分辨能力，最高采集頻率50Hz，使用靈敏度大于2mV/V傳感器在量程的0.4%到100%范圍內可滿足0.5級要求， 也使得 過載保護響應快。



（4）本產品 的創新 點之五 ： 針對業內 標桿客戶的實際需求 ， 量身打造 的WinHard ness -F low 全數字 化測 控 軟件 。 實現了試樣信息 的 預 編輯 、 試驗 方法的建立、 聯網 全自動 試驗 、全流程 狀態 日志記錄、 試驗數據的自動評估 與 自動 上傳。



（5） 本產品 的創新 點之六 ： 系統安全依托12路外部傳感器、I/O接口等 感知監控。 并 結合多種超量程、超限軟件保護。 實時性好，反應速度快。具有系統自檢、位置監控、故障報警等特點。





6.技術 參數

主機框架結構： 門式

主機剛度：kN/mm 300







硬度標尺： 洛氏:A、B、C、D、E、F、G、H、K、L、M、P、R、S、V

表洛:15N、30N、45N、15T、30T、45T、15W、30W、45W、15X、30X、45X、15Y、30Y、45Y

初試驗力 29.42N/3kgf 、 98.07N/10kgf

總試驗力 147.1N/15 kgf、294.2N/30 kgf、441.3N/45 kgf、588.4N/60 kgf、980.7N/100 kgf、1471N/150 kgf

加力系統： 全自動閉環控制力傳感器加載技術，交流伺服機構+精密驅動+高精度力值傳感器

顯示分辨率： 0.01HR

轉換標尺： 可轉換HB、HV、 Rm等

顯示方式及內： 微機顯示試驗信息、試驗曲線、實時數據、試驗進程、試驗結果等

補償功能： 球形及柱狀面

控制方式： 微機控制，全自動循環試驗

壓頭升降： 按鍵及微機雙向操作

數據輸入及輸出： 微機鍵盤和觸摸屏輸入，外接打印機或USB等方式輸出

保持時間： 0～99S，可任意設定

精度： 符合ISO 6508、 ASTM E18、GB/T230.2

試樣規格： 鋁內膽規格直徑350～425mm，長度2000～3500mm，壁厚6～10mm。目前在做產品直徑388mm，長3200mm，璧厚8mm。

試件允許尺寸：

最大行程( mm)： 大于500（可定制，且滿足500mm外徑氣瓶的測試）

有效跨距： 550（可定制，滿足500輸送帶的正常工作）

工作臺高： 460（可定制，滿足與800mm高輸送帶支輥的配合）

聯組輔助系統（m）： 10～16組，長度3.5m～7m。

壓頭移動速度 （ mm/min）： 0.005~500，無級變速

試驗方法與試驗力 ：自定義，自動匹配

數據處理與存儲： 無限條數

輔助功能： 上、下限設置，超差判定；數據統計，求平均值、標準差、最大、最小值，公差檢驗

試驗速率的調整： 可分段設定試驗過程速率，實現壓頭空載移動速率、初試驗力加載時間、主試驗力加載時間、初試驗力保持時間、主試驗力保持時間的自由設定

電源： 220/240V   AC 50/60Hz

主機尺：（W*D*H） 1000*550*2080（按最終定制尺寸為準）

重量： 800
