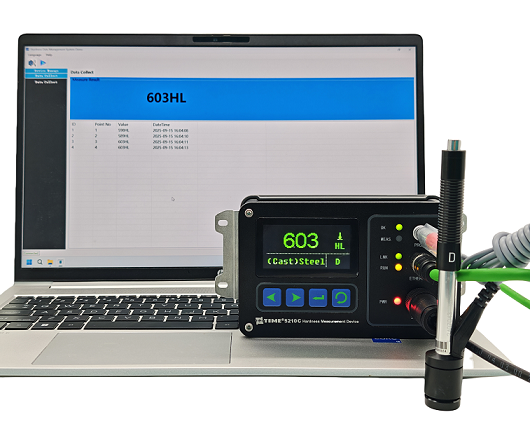

TIME5210C硬度測量裝置
產品名稱： TIME5210C硬度測量裝置
品牌名稱：時代
售前咨詢： 400-860-1787
產品優勢：
• 全國博士后流動站
• 國內外市場占有率高
企業優勢：
• 通過ISO-9000標準認證
• 國內先進的儀器制造企業
1
新品簡介
本產品是一種適用于工業現場檢測的新型硬度測量裝置。由
220vAC
供電，具有
良好的抗干擾能力，可保證復雜工業現場環境下測值的穩定性
；可使用時代公司所有類型的數字化沖擊裝置；產品可與
PLC
控制器、
PC
機等形式的用戶設備通過以太網組網通訊，集成到用戶在線檢測系統。產品的測量參數設置、用戶校準功能，既可在本機獨立完成，獲得半自動化場景下的使用靈活性，又可全部通過上位機主導完成，適用于全自動硬度在線測量。
本產品適用于工業現場中自動化或具有自動化改制預期的生產線，適用于對批量工件進行硬度檢測，并將測量結果上傳到用戶系統并進行后續處理的應用場景。
測量裝置安裝尺寸：
本系列儀器符合以下標準：
GB/T 17394
中華人民共和國國家標準 金屬材料 里氏硬度試驗
JJG 747-1999
中華人民共和國國家計量檢定規程 里氏硬度計
JB/T 9378-2001
中華人民共和國機械行業標準 里氏硬度計
本產品適用范圍見表
1
。
表
1
|
材料 |
硬度制 |
沖擊裝置 |
|||||
|
D/DC |
D+15 |
C |
G |
E |
DL |
||
|
Steel and cast steel
鋼和鑄鋼 |
HRC |
17.9～68.5 |
19.3～67.9 |
20.0～69.5 |
|
22.4～70.7 |
20.6～68.2 |
|
HRB |
59.6～99.6 |
|
|
47.7～99.9 |
|
37.0～99.9 |
|
|
HRA |
59.1～85.8 |
|
|
|
61.7～88.0 |
|
|
|
HB |
127～651 |
80～638 |
80～683 |
90～646 |
83～663 |
81～646 |
|
|
HV |
83～976 |
80～937 |
80～996 |
|
84～1042 |
80～950 |
|
|
HS |
32.2～99.5
|
33.3～99.3 |
31.8～102.1 |
|
35.8～102.6 |
30.6～96.8 |
|
|
CWT.ST
合金工具鋼 |
HRC |
20.4～67.1 |
19.8～68.2 |
20.7～68.2 |
|
22.6～70.2 |
|
|
HV |
80～898 |
80～935 |
100～941 |
|
82～1009 |
|
|
|
Stainless steel
不銹鋼 |
HRB |
46.5～101.7 |
|
|
|
|
|
|
HB |
85～655 |
|
|
|
|
|
|
|
HV |
85～802 |
|
|
|
|
|
|
|
GC.IRON
灰鑄鐵 |
HRC |
|
|
|
|
|
|
|
HB |
93～334 |
|
|
92～326 |
|
|
|
|
HV |
|
|
|
|
|
|
|
|
NC.IRON
球墨鑄鐵 |
HRC |
|
|
|
|
|
|
|
HB |
131～387 |
|
|
127～364 |
|
|
|
|
HV |
|
|
|
|
|
|
|
|
C．ALUM
鑄鋁合金 |
HB |
19～164 |
|
23～210 |
32～168 |
|
|
|
HRB |
23.8～84.6 |
|
22.7～85.0 |
23.8～85.5 |
|
|
|
|
BRASS
青銅 |
HB |
40～173 |
|
|
|
|
|
|
HRB |
13.5～95.3 |
|
|
|
|
|
|
|
BRONZE
黃銅 |
HB |
60～290 |
|
|
|
|
|
|
COPPER
純銅 |
HB |
45～315 |
|
|
|
|
|
|
Steel鍛鋼 |
HB |
143～650 |
|
|
|
|
|
2
工作原理
用規定質量的沖擊體在彈力作用下,以一定速度沖擊試樣表面,用沖擊體在距試樣表面1mm處的回彈速度與沖擊速度的比值計算里氏硬度值。計算公式如下：
HL=1000 ×
式中：
HL——里氏硬度值；
Vb——沖擊體回彈速度；
Va——沖擊體沖擊速度。沖擊裝置輸出信號示意圖如下：
3
產品特點
-
金屬外殼，密封設計，結構小巧輕便，便于現場安置；
-
良好的抗干擾能力，保證復雜工業現場環境下測值的穩定性；
-
2.42英寸OLED顯示屏， 128×64圖形點陣，高亮度，高對比度，信息顯示清晰、醒目；
-
采用數字化沖擊裝置，可配備所有7種探頭，探頭類型自動識別，更換時無需重新校準；
-
具有自動識別常用沖擊方向功能(G型沖擊裝置除外)；
-
通過以太網接口，可連接至PLC控制器、PC機等用戶設備，實現與此類設備的通訊；
-
通過以太網接口，可設置主機的IP地址，滿足現場組網要求；
-
可通過上位機或僅在本機，設置測量參數，包括材料、硬度制、沖擊方向和轉換表等；
-
可通過上位機或僅在本機，進行示值軟件校準。
-
采用220vAC單相電源供電。
4
技術參數
示值誤差和示值重復性,見表2。
表2
|
沖擊裝置類型 |
標準里氏硬度塊硬度值 |
示值誤差 |
示值重復性 |
|
D |
790±40HLD
530±40HLD |
±6HLD
±10HLD |
6HLD
10HLD |
|
DC |
790±40HLDC
530±40HLDC |
±6HLDC
±10HLDC |
6HLD
10HLD |
|
DL |
894±40HLDL
736±40HLDL |
±12HLDL |
12HLDL |
|
D+15 |
795±40HLD+15
544±40HLD+15 |
±12HLD+15 |
12HLD+15 |
|
G |
590±40HLG
500±40HLG |
±12HLG |
12HLG |
|
E |
755±40HLE
508±40HLE |
±12HLE |
12HLE |
|
C |
851±40HLC
590±40HLC |
±12HLC |
12HLC |
-
測量范圍：170～960 HLD
-
測量方向：360°
-
硬度制：HL、HV、HB、HRC、HS、 HRB、 HRA
-
通訊接口：以太網
-
通訊協議：Modbus TCP
5
尺寸及重量
-
主機外形尺寸：
182×89×45.5(mm)
-
主機重量：約560g
6
品種規格
6.1
基本配置：
-
主機1臺；
-
D型數字化沖擊裝置1只；
-
小支承環1只；
-
尼龍刷（I）1只；
-
硬度標準塊1塊；
-
電源線1根；
-
以太網線1根。
6.2
選擇配置
除基本配置外，用戶還可根據實際需要，選擇配置：
-
尼龍刷（II）（當選購G型沖擊裝置時）；
-
各種異型沖擊裝置和支承環，見表3和表4。
表3
|
沖擊裝置類型
|
DC（D）/DL |
D+15 |
C |
G |
E（需進口） |
|||||
|
沖擊能量
沖擊體質量 |
11mJ
5.5g/7.2g |
11mJ
7.8g |
2.7mJ
3.0g |
90mJ
20.0g |
11mJ
5.5g |
|||||
|
球頭硬度:
球頭直徑:
球頭材料: |
1600HV
3mm
碳化鎢 |
1600HV
3mm
碳化鎢 |
1600HV
3mm
碳化鎢 |
1600HV
5mm
碳化鎢 |
5000HV
3mm
金剛石 |
|||||
|
沖擊裝置直徑:
沖擊裝置長度:
沖擊裝置重量: |
20mm
86(147)/
75mm
50g |
20mm
162mm
80g |
20mm
141mm
75g |
30mm
254mm
250g |
20mm
155mm
80g |
|||||
|
試件最大硬度 |
940HV |
940HV |
1000HV |
650HB |
1200HV |
|||||
|
試件表面平均粗糙度Ra: |
1.6μm |
1.6μm |
0.4μm |
6.3μm |
1.6μm |
|||||
|
試件最小重量:
可直接測量
需穩定支撐
需密實耦合 |
>5kg
2～5kg
0.05～2kg |
>5kg
2～5kg
0.05～2kg |
>1.5kg
0.5～1.5kg
0.02～0.5kg |
>15kg
5～15kg
0.5～5kg |
>5kg
2～5kg
0.05～2kg |
|||||
|
試件最小厚度:
密實耦合
硬化層最小深度 |
5mm
≥0.8mm |
5mm
≥0.8mm |
1mm
≥0.2mm |
10mm
≥1.2mm |
5mm
≥0.8mm |
|||||
|
球頭壓痕尺寸 |
||||||||||
|
硬度300H時 |
壓痕直徑
壓痕深度 |
0.54mm
24μm |
0.54mm
24μm |
0.38mm
12μm |
1.03mm
53μm |
0.54mm
24μm |
||||
|
硬度600H時 |
壓痕直徑
壓痕深度 |
0.54mm
17μm |
0.54mm
17μm |
0.32mm
8μm |
0.90mm
41μm |
0.54mm
17μm |
||||
|
硬度800H時 |
壓痕直徑
壓痕深度 |
0.35mm
10μm |
0.35mm
10μm |
0.35mm
7μm |
--
-- |
0.35mm
10μm |
||||
|
沖擊裝置適用范圍 |
DC
型測量孔或園柱筒內;
DL
型測量細長窄槽或孔 |
D+15
型測量溝槽或凹入的表面 |
C
型測量小輕薄部件及表面硬化層。 |
G
型測量大厚重及表面較粗糙的鑄鍛件 |
E
型測量硬度極高材料 |
|||||
表4
